Интерком.
Без этого девайса не обходится ни одна телестудия. Это устройство помогает координировать работу различных служб и управлять съёмочным процессом слаженно.
Не буду расписывать какие бывают и сколько стоят. При проектировании ориентировался на модель ClearCom intercom MS-704. Но нам, как обычно, нужно перекидывать деньги на ресурсы, которые невозможно создать вручную.
Наш разрабатываемый интерком имеет:
- 5 каналов;
- Full-Duplex ;
- гальваническая развязка по входам и выходам;
- симметричные разъёмы;
- чувствительность к удержанию клавиши;
- Gate + Limiter;
- активная подсветка!
Стоимость сего аппарата вышла около 10 т.р.
За основу было взято переговорное устройство для банков. (приобретено в Китае), то есть уже почти готовое устройство, из которого надо было изготовить кнопочный микшер/сплиттер для телестудии.
Первым делом разработал схему устройства. Здесь пара операционников используется как для подтяжки к среднему напряжению в месте разрыва линии (для отсутствия щелчков), так и для исключения изменения выходного сопротивления устройства, которое влияет на входной усилитель центрального устройства. Логическое переключение реализовано на D-триггере с подстройкой ко времени нажатия. Да, было несколько опытных образцов и убито некоторое количество времени при отладке и подборе реальных номиналов R-C цепочек. Но в целом всё очень даже жизнеспособно.
Процесс изготовления платы.
Для уменьшения размеров и с целью быстрого монтажа без сверловки, собирал плату на SMD элементах. Но совсем без сверления не обошлось из-за отечественного DIP D-триггера.

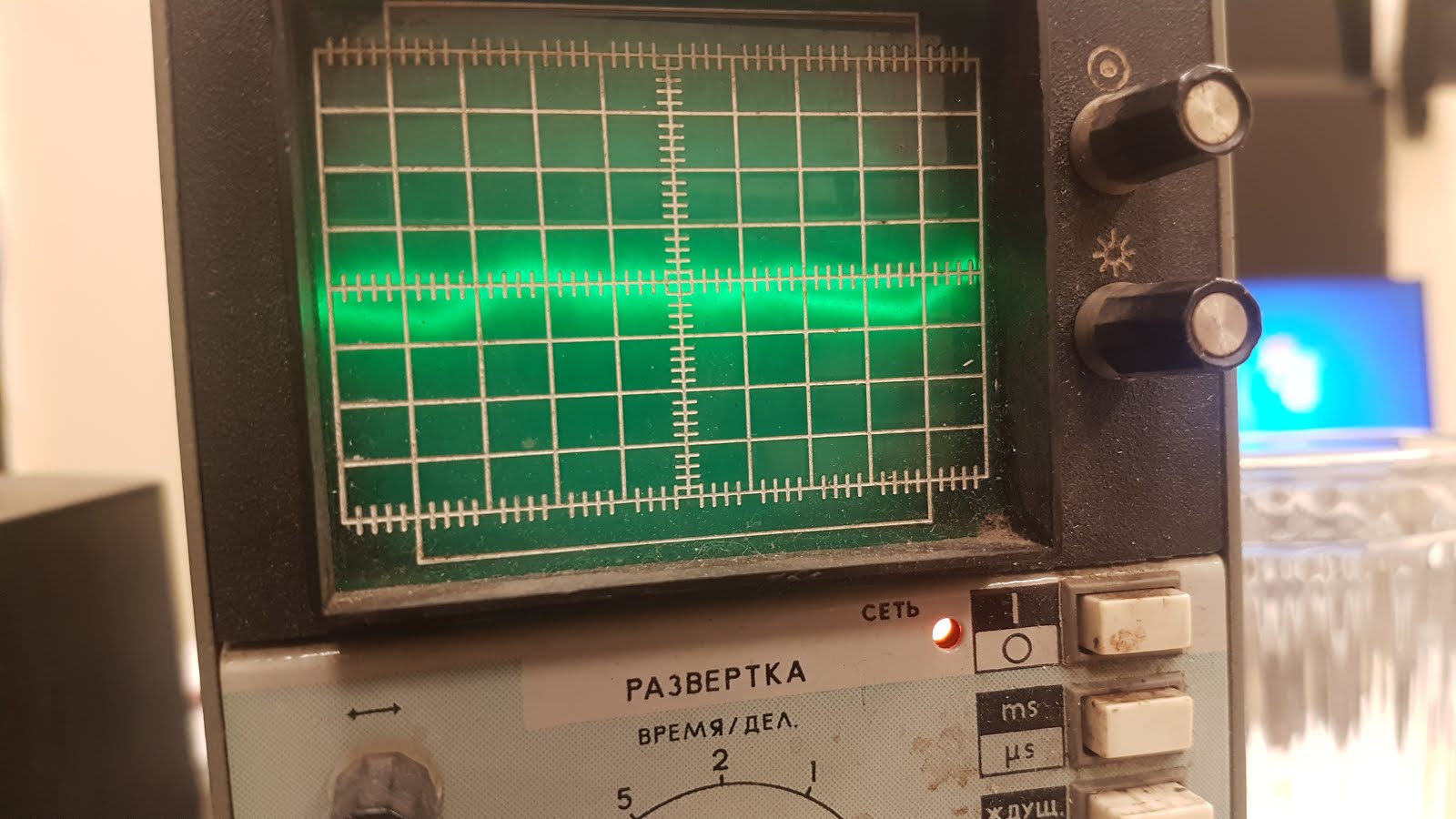

Тестирование.
Было обнаружено что при завышенном входном уровне сигнала, звук через полевик еле-еле проходит при его закрытом состоянии, но на устранение этого времени нет. Это не баг - это фича..
Сборка, настройка и подключение.
Интерком на своём рабочем месте, готов к работе!
Уже в бою и ни разу не подвёл.
